Многофункциональный комплекс "Корвет-3" для телеметрического сопровождения и каротажа во время бурения

Цель: контроль пространственного положения скважины относительно геологических объектов; определение качественных и количественных характеристик пласта с целью бурения по наиболее эффективной части коллектора (пласта); получение наиболее объективных данных для оценки свойств пласта.

Высокоскоростной гидравлический передатчик

Картограф границ

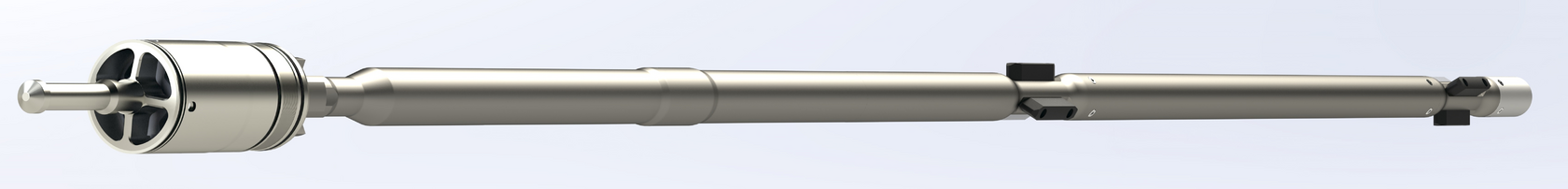

Комбинированный многофункциональный комплекс "Корвет-3" предназначен для телеметрического сопровождения и каротажа во время бурения. Комплекс включает в себя расширенный перечень зондов для исследования параметров пласта и точной проводки скважины. «Корвет-3» представляет собой телесистему нового поколения с измерительными зондами, вынесенными в стенку грузонесущего корпуса для повышения точности измерений и уменьшения общей длины, которая позволяет собирать и тестировать весь скважинный комплекс на базе производственного обслуживания. Электрическое питание системы осуществляется от генератора, что обеспечивает возможность увеличения продолжительности рейсов и повышает её эксплуатационные характеристики. При разработке «Корвет-3» сделан упор на универсальность системы, для этого в техническое задание была заложена возможность эксплуатации оборудования в условиях высоких давлений и температур. Для оценки свойств коллектора в базовую комплектацию системы «Корвет-3» включены зонды для измерения плотности и пористости горных пород, их естественного гамма-излучения и удельного электрического сопротивления. Также в базовую комплектацию входит картограф границ, используемый для отслеживания положения границ пласта в реальном времени. Использование телеметрической системы «Корвет-3» с модернизированными передатчиками при сопровождении бурения подтверждает заявленную скорость передачи данных по гидравлическому каналу до 10 бит/сек. Такая скорость передачи информации позволит получать на поверхности имиджи, не ограничивая скорость проходки и не снижая качество геофизических измерений, получаемых в режиме реального времени. Для повышения функциональности телеметрическая система «Корвет-3» интегрирована с некоторыми роторными управляемыми системами (РУС), при этом информация с датчиков РУСов передается на поверхность по гидравлическому каналу связи телесистемы.

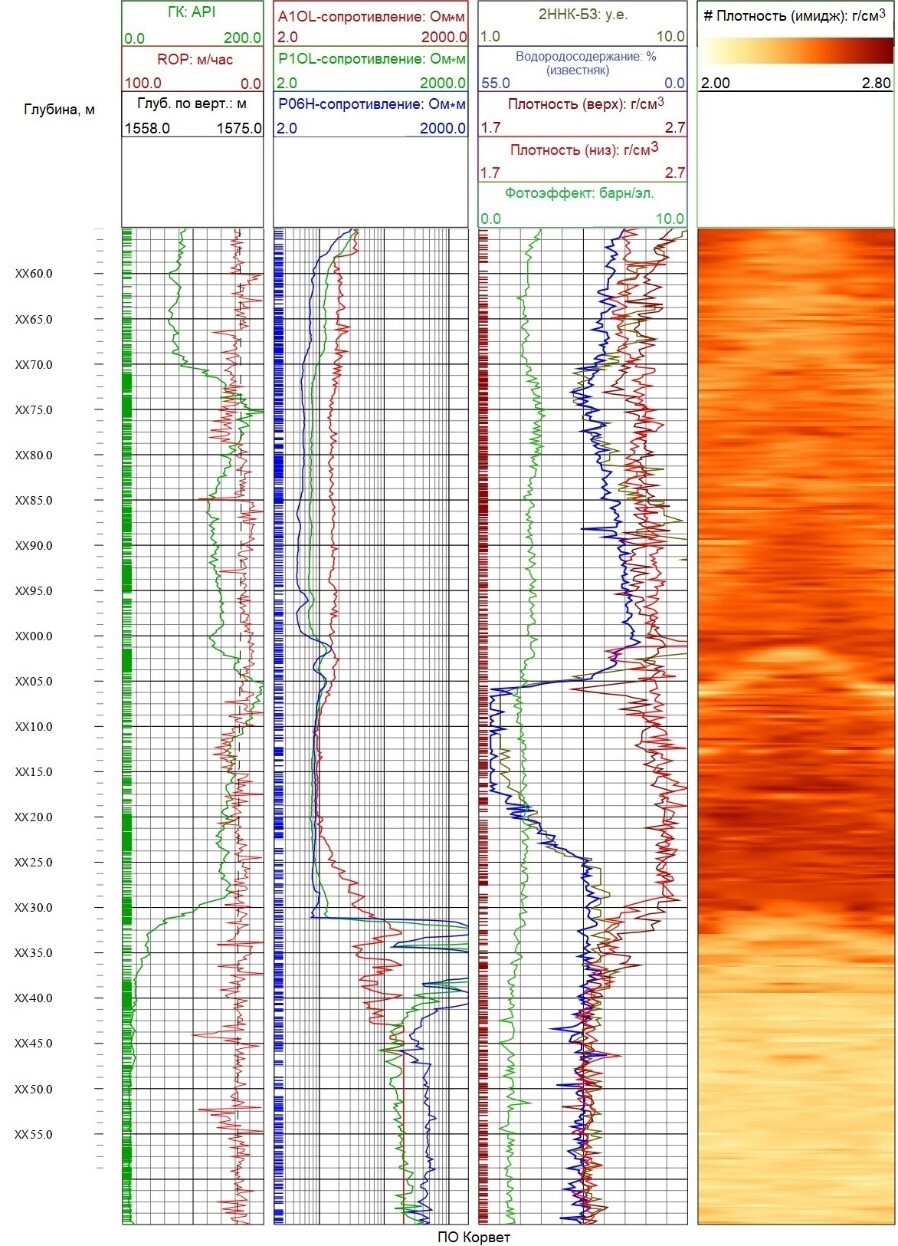

Результат работы телеметрической системы «Корвет-3» в реальном времени

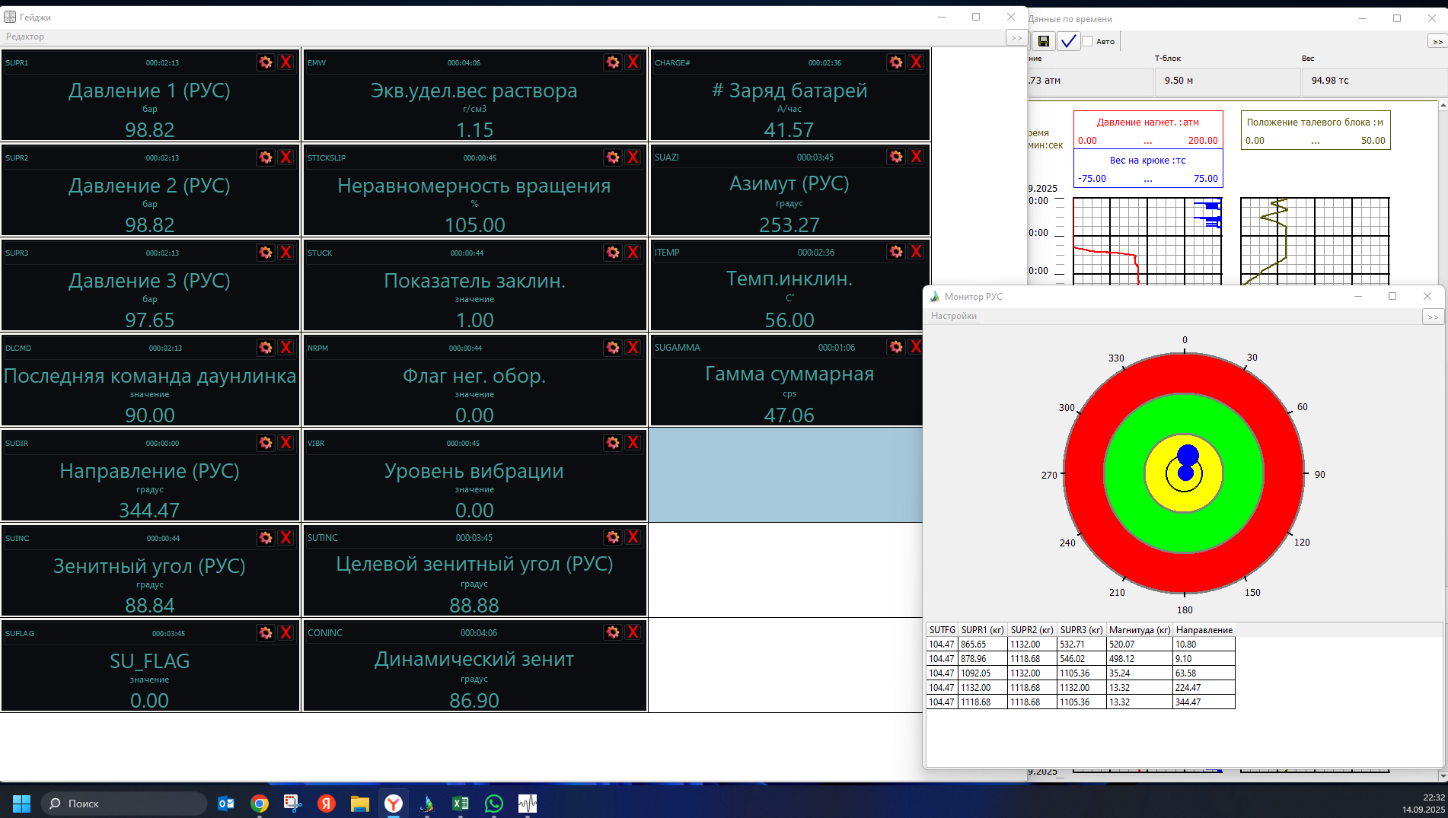

Окно работы с РУСом

ООО «НПО Геомаш» - научно-производственное предприятие, входящее в группу компаний GEO, областями деятельности которого является НИОКР (RnD) и быстрые проекты (RR), а также производство и сопровождение в направлении телеметрических систем каротажа в процессе бурения.
