Противовыбросовое колтюбинговое оборудование

Современное устьевое противовыбросовое оборудование для колтюбинга, разработанное на основе зарубежных аналогов. Конструкция была принципиально усовершенствована, что подтверждается российскими патентами на изобретение, обеспечивая новые стандарты надежности для нефтесервисных компаний.

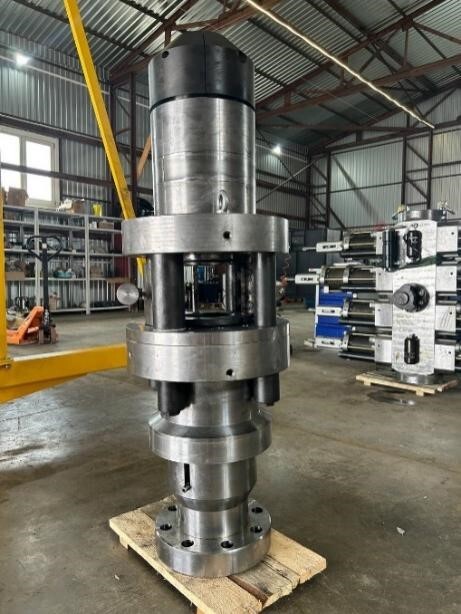

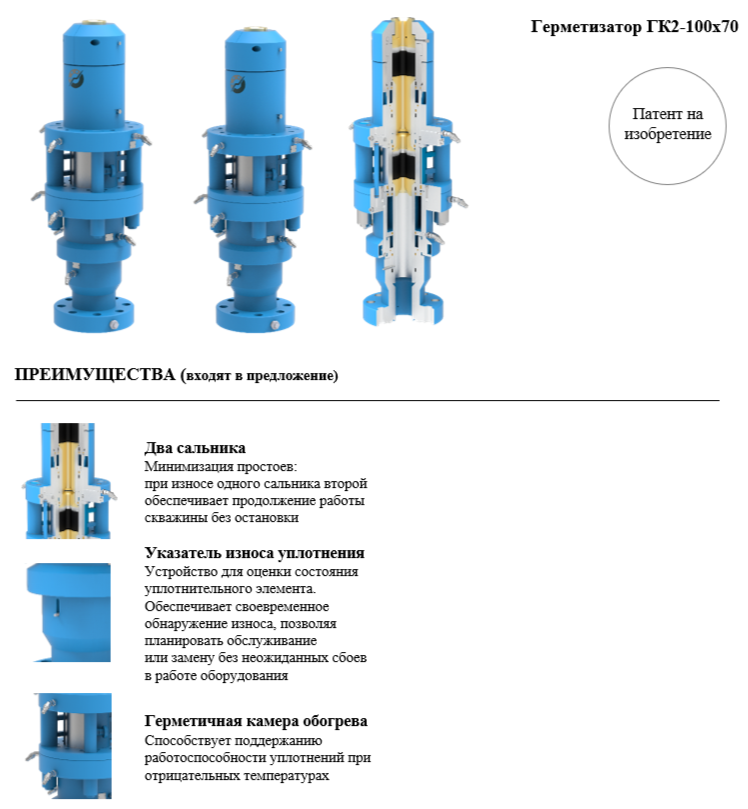

Герметизатор ГК2-100х70

Наименование характеристики	Значение
Условный диаметр проходного отверстия, мм	100
Рабочее давление, МПа	70
Допускаемый диаметр оборудования, спускаемого на трубе в проходное отверстие герметизатора, при вынутых из герметизатора сальниках и втулок, мм	100
Привод	гидравлический
Жидкость рабочая гидравлическая	масло гидравлическое ВМГЗ или гидравлическая жидкость по согласованию
Давление гидроприводов рабочее Ррг, МПа	10-21
Диаметры труб, герметизируемых с устьем скважины, мм	Ø33,5; Ø38,1; Ø44,5; Ø42; Ø50,8; Ø60,3
Количество герметизирующих узлов, шт	2
Указатель износа нижнего сальника	Есть
Сальник (уплотнитель)	Разъёмный, сменный на каждый диаметр трубы.
Центрирование трубы	Направляющими, сменными для каждого диаметра трубы
Ход поршня для открытия-закрытия окна, мм	158
Ход поршня для герметизации трубы (для сжатия сальников), нижний/верхний, мм	54.1/55.9
Камера обогрева	Есть
Макс. рабочее давление камеры обогрева, МПа	1
Рама присоединения к инжектору	Есть
Присоединительные размеры, верх (к раме присоединения к инжектору)	Восемь отв. Ø25, расположенные на окружности Ø330
Присоединительные размеры, низ (присоединение к оборудованию устья скважины)	Флан 100х70 ГОСТ 28919-91
Присоединительные размеры гидравлических линий: на закрытие и открытие окна на зажим и разжим трубы	Ниппель BRS ISO A 3/8
Присоединительный размер подачи смазки трубы	Резьба муфты К1/4" ГОСТ 6111-52
Коррозионностойкое исполнение по ГОСТ 13862-90	К2 (рабочая среда с объемным содержанием СО2 и Н2S до 6% каждого)
Габаритные размеры ШхВ, мм	490х1330
Масса, кг	600

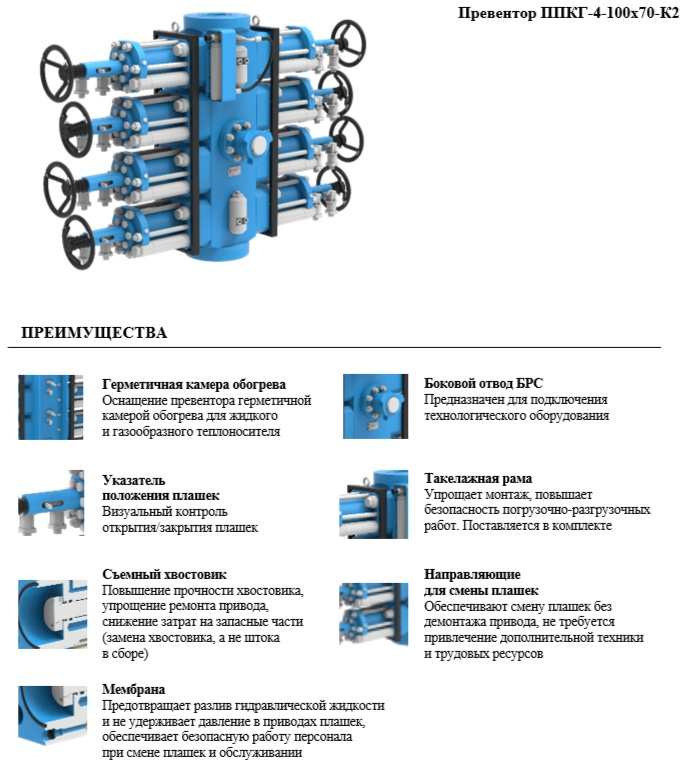

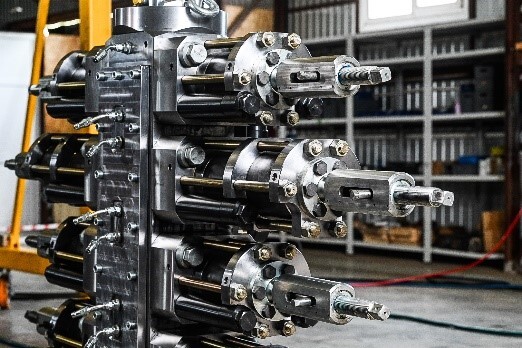

Превентор ППКГ-4-100х70-К2

Наименование характеристики	Значение
Условный диаметр проходного отверстия, мм	100
Рабочее давление, МПа	70
Температура окружающего воздуха при эксплуатации, С	от минус 60 до + 40
Привод	Гидравлический с механической фиксацией закрытого положения
Визуальный контроль открытия/закрытия плашек	Есть
Давление гидроприводов рабочее Ррг, МПа	15-21
Гидрожидкости, применяемые в гидравлическом приводе плашки	Масло гидравлическое ВМГЗ или гидравлическая жидкость по согласованию
Диаметры труб, герметизируемых с устьем скважины, мм	Ø33,5; Ø38,1; Ø44,5; Ø42; Ø50,8; Ø60,3
Макс. толщина стенки СТ или СПТ для перерезания, мм	4,4
Группа прочности СТ или СПТ для перерезания по API spec 5ST не выше	СТ90
Рабочее давление гидравлического привода плашки отрезной при толщине стенки СТ или СПТ 4,4 мм, МПа	20…21
Возможность закрытия гидравлического привода плашки вращением штурвалов	Есть, при условии обеспечения перетока рабочей жидкости между полостями ЗАКР и ОТКР привода плашки
Возможность открытия превентора вращением штурвалов
Производительность станции гидравлического управления для работы гидравлического привода плашки, л/мин	10…50
Наличие дебустера	Есть
Наличие камеры обогрева	Есть
Макс давление в камере обогрева, МПа	1
Присоединительные размеры. Верх/низ	Фланец 100х70 ГОСТ 28919-91 (совмещенный с корпусом)
Присоединительные размеры. Боковой отвод	Фланец 50х70 ГОСТ 28919-91 (совмещенный с корпусом)
Присоединительные размеры. Соединение быстроразъемное	Резьба 4,125-3-АСМЕ
Присоединительные размеры. Гидравлический привод	Ниппель BRS ISO A 3/8
Коррозионностойкое исполнение по ГОСТ 13862-90	К2 (рабочая среда с объемным содержанием СО2 и Н2S до 6% каждого)
Такелажная рамка	Есть
Габаритные размеры ДхШхВ мм	2305х555х1170
Масса, кг	1800

Разработчик проекта

ООО «ОБТЭК»

Компания ОБТЭК специализируется на разработке и производстве оборудования для топливо-энергетического комплекса c обеспечением и сопровождением всех этапов реинжиниринга: от замеров и создания конструкторской документации, до изготовления и проведения испытаний опытных образцов. Знания и многолетний практический опыт специалистов ОБТЭК, применение передовых технологий дают широкие возможности по модернизации и разработке оборудования под конкретные требования проектов.

Проектирование и изготовление запасных частей для оборудования зарубежного производства из полимерных материалов, металлов и чугунов, модернизация имеющегося оборудования под необходимые для заказчика задачи/характеристики.

Знания и многолетний опыт специалистов ОБТЭК, использование современных технологий позволяют выполнять в короткие сроки сложные задачи по разработке, модернизации и импортозамещению оборудования топливно-энергетического комплекса
